講解不銹鋼噴淋塔基本結構

不銹鋼噴淋塔介紹：

不銹鋼噴淋塔是廢氣處理工程中常用的凈化設備。是酸霧廢氣由風管引入凈化塔，經過填料層，廢氣與氫 氧化鈉吸收液進液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣。

不銹鋼噴淋塔基本構造：

根據噴淋除塵器內截面的形狀，可分為圓形和方形兩種；按其內的氣液流動方向不同，可分為逆流、順流和錯流三種形式。

在逆流式噴霧塔中，含塵氣體從噴淋除塵器底部進入，通過氣流分布格柵而均勻地向上運動；液滴由噴嘴噴出從上向下噴淋，噴嘴可以設在一個截面上，也可以分幾層設在幾個截面上。因顆粒和液滴之間的慣性碰撞、攔截和凝聚等作用，使較大的粒子被液滴捕集。凈化后的氣體經過塔上部的防霧擋水板，除去攜帶的水霧排出。

順流形式的噴霧塔，液體和含塵氣流在塔內按同一方向流動，一般是從頂部淋下來，對于液滴從氣流中分離有利，缺點是慣性碰撞效果差，主要用于使氣體降溫和加濕等過程。

而錯流形式的噴霧塔，即液體由塔的頂部淋下來，而含塵氣流水平通過噴霧塔。

噴霧塔洗滌器下部一般設有集液管槽，并附設有沉淀池，使液體能循環利用

不銹鋼噴淋塔應用范圍：

可適用于：各材料制造工業、化學工業及含化學物質的實驗場所、鋼鐵金屬工業、電鍍和金屬表面處理業、酸洗研磨以及燃燒廢氣的去除。凈化在生產過程中產生的氯氣、氨氣以及硫氧化物、氮氧化物、碳氧化物等氣體。

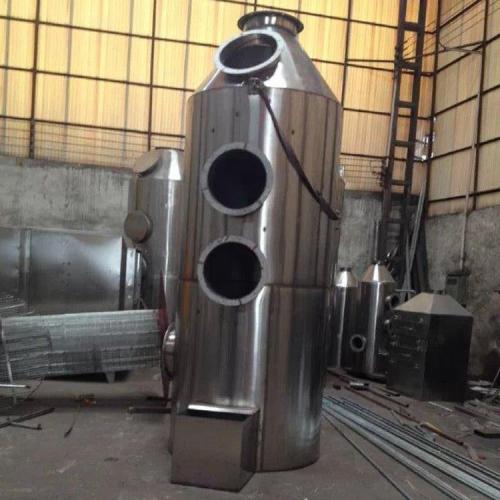

不銹鋼噴淋塔圖片：
