簡述不銹鋼噴淋塔常規結構

不銹鋼噴淋塔介紹：

不銹鋼噴淋塔是廢氣處理工程中常用的凈化設備。是酸霧廢氣由風管引入凈化塔，經過填料層，廢氣與氫 氧化鈉吸收液進液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣。

不銹鋼噴淋塔常規結構：

常規噴淋塔結構概括為：一層除霧、兩層噴淋、三層填料、四個視窗、五個活接球閥。

除霧層：一般用格柵板隔開，上面置放填料，填料層高度可達500mm。為了提高除霧效能，我司生產的噴淋塔可加裝板式除霧器。

噴淋層：噴淋層是由噴淋管和噴嘴組成，根據噴淋塔直徑大小，設置噴淋管和噴嘴的密度不同。使用噴嘴，噴霧均勻且流量大不易堵塞。

填料層：填料層是在除霧層和噴淋層之上，置放填料。主要填料有多面空心球、拉西環。噴淋塔內填料層作為氣液兩相間接觸構件的傳質設備。填料塔底部裝有填料支承板，填料以亂堆方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。噴淋塔噴淋液從塔頂經液體分布器噴淋到填料上，并沿填料表面流下。

視窗：又稱檢測口，通常成型的視窗有φ500mm和φ400mm兩種規格。視窗主要作用是觀測噴淋塔運行情況以及更換填料、檢修噴嘴。

活接球閥：主要是控制循環水的開關。

除此之外，循環水箱也是噴淋塔重要組成部分，水箱可以靈活設置，與噴淋塔塔體連接或者不連接。

不銹鋼噴淋塔應用范圍：

可適用于：各材料制造工業、化學工業及含化學物質的實驗場所、鋼鐵金屬工業、電鍍和金屬表面處理業、酸洗研磨以及燃燒廢氣的去除。凈化在生產過程中產生的氯氣、氨氣以及硫氧化物、氮氧化物、碳氧化物等氣體。

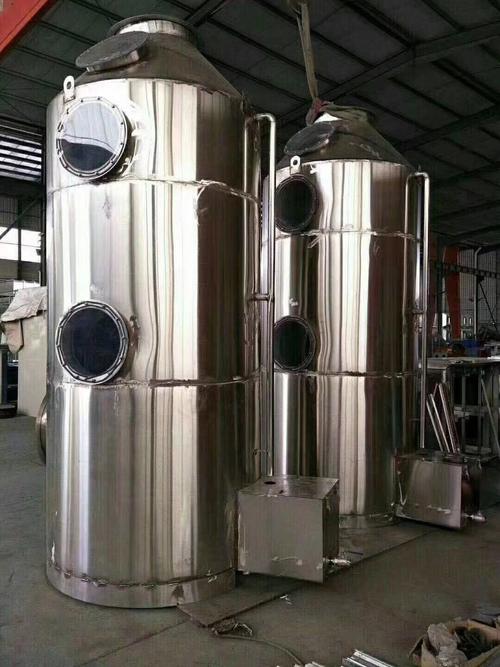

不銹鋼噴淋塔圖片：
