廢氣處理不銹鋼噴淋塔詳細介紹

不銹鋼噴淋塔介紹：

不銹鋼噴淋塔是廢氣處理工程中常用的凈化設備。是酸霧廢氣由風管引入凈化塔，經過填料層，廢氣與氫 氧化鈉吸收液進液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣。

不銹鋼噴淋塔工作原理：

通過風管將腐蝕煙塵廢氣引入凈化塔。通過填料層后，廢氣和氫化鈉吸收劑與氣體和液體充分接觸，以吸收和中和氣體。凈化后，粉塵廢氣經煙塵板脫水除去，再由風機排放到大氣中。在塔底用水泵加壓后，將吸收劑噴在塔頂噴淋而下，然后再循環到塔底。凈化后的腐蝕廢氣符合排放標準。

不銹鋼噴淋塔結構：

采用噴霧塔填料層作為氣液兩相接觸元件的傳質設備。填料支撐板設置在填料塔底部，填料以堆疊方式排列在支撐板上。填料壓力板安裝在填料上方，以防止向上氣流吹出。噴霧塔從塔頂噴出液體，通過液體分布器到達填料，并沿填料表面向下流動。氣體從塔底分布后，液體通過填料層的空隙連續逆流。在填料表面，氣液兩相緊密接觸，進行傳質。當液體沿填料層流動時，有時會有壁面流動。壁面流動效應導致氣液兩相在填料層中的分布不均勻，導致傳質效率下降。因此，將噴霧塔中的填料層分成兩部分，中間設置有再分配裝置，再分配后再噴灑到下部填料上。

不銹鋼噴淋塔特點：

1、結構新穎：改變常規的氣液兩相錯流鼓泡的接觸方式；

2、處理風量大：比篩孔塔盤、閥式踏盤處理量大50%；

3、壓力降?。罕瘸Ｒ?guī)吸收塔小16%；

4、凈化：常規吸收塔效率在70%左右，而新型垂直篩孔塔吸收效率大于85%以上；

5、靈活性大：可根據不同的廢氣源增加或減少不銹鋼噴淋塔層；

不銹鋼噴淋塔應用范圍：

可適用于：各材料制造工業、化學工業及含化學物質的實驗場所、鋼鐵金屬工業、電鍍和金屬表面處理業、酸洗研磨以及燃燒廢氣的去除。凈化在生產過程中產生的氯氣、氨氣以及硫氧化物、氮氧化物、碳氧化物等氣體。

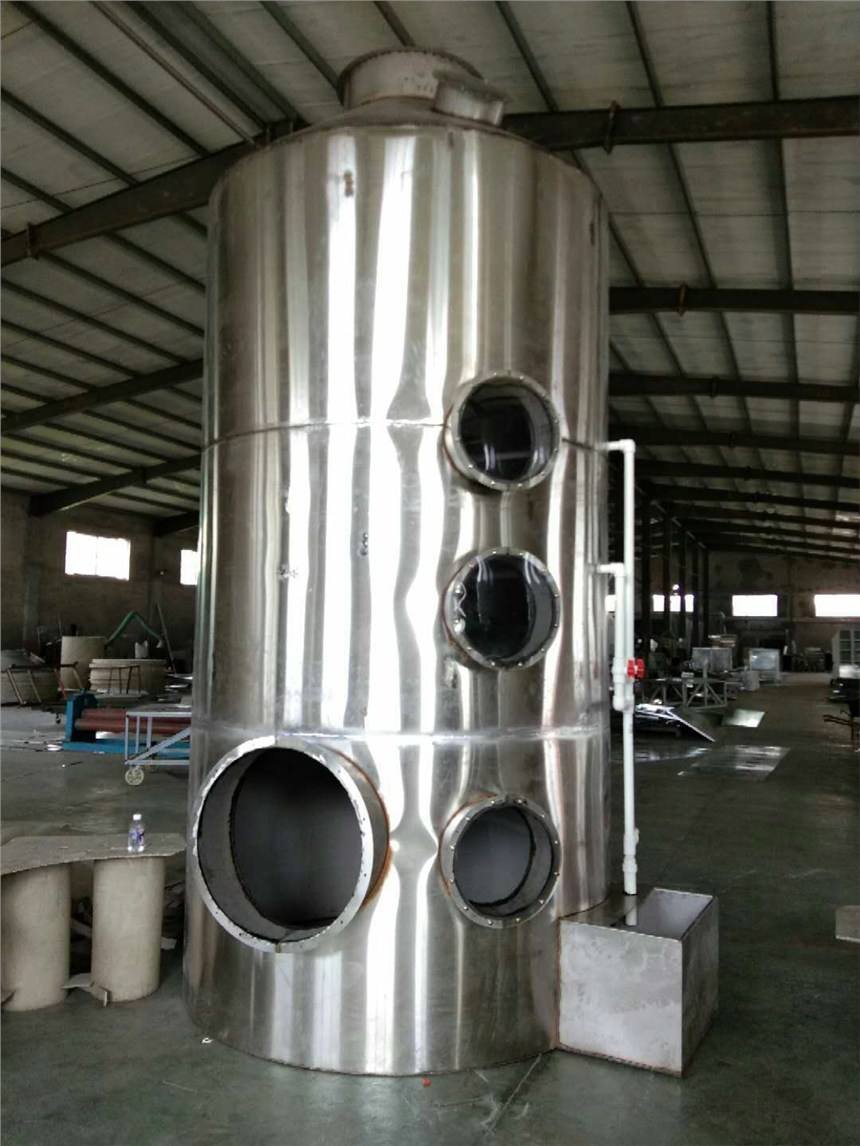

不銹鋼噴淋塔圖片：
