噴漆房VOCS催化燃燒設備工藝流程圖

VOCS催化燃燒設備介紹：

VOCS催化燃燒設備是典型性的氣固相金屬催化劑反映，本質上是臭氧有關的深化學作用。 在金屬催化劑點燃全過程中，催化劑的作用是減少特異性化動能，一起在金屬催化劑表層有吸咐功效，使生成物分子結構萃取到表層，提升反應時間，加速了反映的的進行。

VOCS催化燃燒設備工作原理：

VOCS催化燃燒設備是典型的氣固相催化反應，其實質是活性氧參與的氧化作用。在催化凈化過程中，催化劑的作用是降低活化能，同時催化劑表面具有吸附作用，使反應物分子富集于表面提高了反應速率，加快了反應的進行。借助催化劑可使廢氣在較低的起燃溫度條件下，發生無焰燃燒，并氧化分解為CO2和H2O，同時放出大量熱能，從而達到去除廢氣中的物的方法。在將廢氣進行催化凈化的過程中，廢氣經管道由風機送入熱交換器，將廢氣加熱到催化燃燒所需要的起始溫度。經過預熱的廢氣，通過催化劑層使之燃燒。由于催化劑的作用，催化燃燒法廢氣燃燒的起始溫度約為250-300攝氏度，低于直接燃燒法的燃燒溫度650-800攝氏度，高溫氣體再次進入熱交換器，經換熱冷卻，以較低的溫度經風機排入大氣。

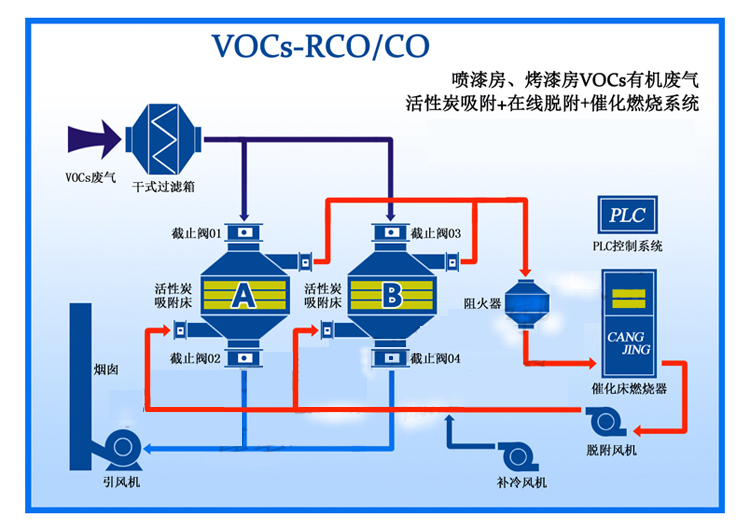

VOCS催化燃燒設備工藝流程圖：

VOCS催化燃燒設備結構組成：

VOCS廢氣處理催化燃燒設備包括干式過濾系統、活性炭吸附系統、催化燃燒系統、電氣控制系統及通風管道系統等五大子系統組成。

1.VOCS廢氣處理催化燃燒設備干式過濾系統：包括過濾箱、抽屜、過濾材料等，這是一個初中效過濾系統，進入到吸附箱的氣源干凈、干燥、無顆粒；

2.VOCS廢氣處理催化燃燒設備活性炭吸附系統：包括吸附箱本體、活性炭、泄壓裝置、溫度傳感器、消防噴淋裝置、儀表閥門等。

3、VOCS廢氣處理催化燃燒設備催化燃燒裝置：包括裝置本體、電加熱預熱室、催化燃燒蓄熱室、泄壓裝置、溫度傳感器、連接管道閥門、儀表、催化劑等。

4. VOCS廢氣處理催化燃燒設備電氣控制系統：包括電柜、PLC、觸摸屏、現場儀表及線管等。

5. VOCS廢氣處理催化燃燒設備管道及風機，所有連接管道均選用工業鍍鋅板制作

VOCS催化燃燒設備處理流程：

VOCS催化燃燒設備的處理流程包括三部分：干式除塵、吸附氣體流程、脫附氣體流程。

干式除塵流程：待處理的廢氣由風管引出后進入干式除塵，可過濾廢氣中的顆粒物及粘性成分，延長活性炭的吸附周期及使用壽命；

吸附氣體流程：完成顆粒物的去除的廢氣進入活性炭吸附床，氣體中的物質被活性炭吸附而著附在活性炭的表面，從而使氣體得以凈化，凈化后的氣體再通過風機空；

脫附氣體流程：當吸附床吸附飽和后，可啟動脫附風機對該吸附床脫附，脫附氣體首先經過催化床中的換熱器，然后進入催化床中的預熱器，在電加熱器的作用下，使氣體溫度提高到 300℃左右，再通過催化劑，物質在催化劑的作用下燃燒，被分解為 CO2和H2O，同時放出大量的熱，該高溫氣體再次通過換熱器，與進來的冷風換熱，回收一部分熱量；一部分直接排空；另一部分進入吸附床對活性炭進行脫附；

VOCS催化燃燒設備特點：

1、用途廣泛：可用于處理苯，醇，酯，酚，醚，烷烴和其他揮發性化合物；

2、凈化：凈化達98％，廢氣符合排放標準；

3、進行無焰燃燒，設置各種設施，設備運行；

4、節能：點火溫度低，傳熱，能耗低，運行成本低；

5、土地占地：設備布置緊湊，占地面積小，節省土建安裝費用，便于運行維護管理。

VOCS催化燃燒設備廠家：

樂迪環保致力于工業廢氣處理設備生產，工廠生產車間占地5000平米，切割設備數臺，了催化燃燒設備一體機的組裝精度，目前我廠為了方便用戶，常規行業使用的廢氣催化燃燒設備現貨充足，歡迎用戶來廠洽談！！！

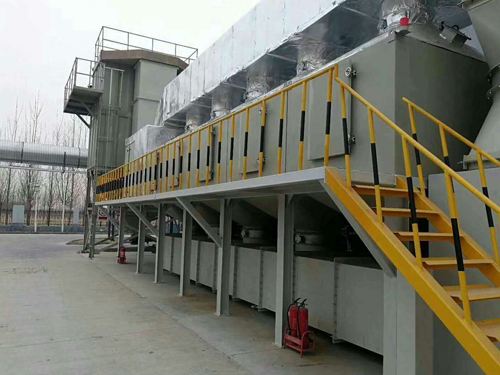

VOCS催化燃燃燒設備圖片：
