DMC-36袋脈沖布袋除塵器技術參數及型號
DMC-36袋脈沖布袋除塵器技術參數及型號
DMC-36袋脈沖布袋除塵器技術參數：
項目 | 技術參數 | 單位 |
DMC-36袋脈沖布袋除塵器 | DMC-36 | 臺 |
處理風量 | 2073 | M3/H |
全過濾面積 | 28.8 | m2 |
全過濾風速 | 1.2 | m/ min |
脈沖閥數量 | 6 | 個 |
出口粉塵濃度 | <30 | mg/Nm3 |
除塵效率 | ≥99.8 | % |
本體漏風率 | ≤2 | % |
設備阻力 | 1200 | Pa |
濾袋材質 | 滌綸針刺氈 | |
濾布紡織工藝 | 針刺 | |
濾布縫制工藝 | 三針機縫制 | |
濾袋規格 | Φ133×2000 | mm |
濾袋允許使用溫度 | ≤130℃ | ℃ |
袋籠規格 | Φ125*1990 | mm |
袋籠材質 | 碳鋼 | |
袋籠處理工藝 | 硅噴涂 | |
濾袋固定及密封方式 | 彈簧漲圈 | |
電磁脈沖閥型式及規格 | 1”直角閥 | |
清灰氣源壓力 | （5-7）×105 | Pa |
氣源品質 | 良好 | |
耗氣量 | 0.048 | m3/min |
清灰方式 | 在線清灰 | |
檢修方式 | 停機 | |
控制方式 | PLC自動；手動 | |
輸灰方式 | 手動插板閥 | |
引風機功率 | 7.5 | KW |
DMC-36袋脈沖布袋除塵器工作原理:
本設備在系統主風機的作用下，含塵氣體從除塵器的進風口進入箱體，較粗塵粒在慣性和自重作用下，直接落入料倉中，起到了預收塵作用。其他較輕粉塵隨氣流被阻擋在濾筒的外表面，經過濾后的凈化氣體后箱體經風排出。 隨著過濾工況的不斷進行，積聚在濾袋外表面的粉塵越來越多，設備的阻力也會隨之增加(一般設定為1500PA)，為系統持續正常運行，脈沖閥通過控制儀進行定時噴吹清灰。噴吹時間和周期均可按客戶的實際需要通過脈沖控制儀進行設定和調整。具體操作詳見控制儀說明書。
dmc-36脈沖袋式除塵器箱體一般采用碳鋼焊接而成，板材的厚度可以使用3mm4mm5mm，以滿足不同的耐壓強度。dmc-36脈沖袋式除塵器箱體密封性能特別好，結構簡單，濾袋安裝方便，采用上部抽袋，只要把骨架抽出，臟袋隨便投入灰斗，有入孔處取出，同時在安裝新濾袋(滌綸針刺氈)。
DMC-36袋脈沖布袋除塵器結構：
分布 | 結構 |
凈氣室 | 凈氣室、風機、檢修天窗、護欄等。 |
過濾室 | 整體除塵器殼體、過濾室、儲氣罐、電磁脈沖閥、脈沖控制儀、噴吹管、花板、除塵骨架、除塵布袋、爬梯等。 |
灰斗體 | 灰斗體、觀察孔等。 |
DMC-36袋脈沖布袋除塵器清灰方式:
(1)清灰控制儀:由清灰控制儀對電磁脈沖閥按設定的時間程序(可調)實現定時清灰。
(2)控制柜:對除塵器的電磁脈沖閥，系統上的主風機，等實現自動控制，其清灰方式可以是壓差，定時，及手動三種不同的清灰控制。 具體可在定貨時明確，如用戶沒有明確要求一般按(1)形式配套。
DMC-36袋脈沖布袋除塵器選型說明:
1、型號標注說明: DMC-36 倉頂式 布袋數 脈沖單機布袋除塵器
2、除塵器在一般條件下選用普通聚脂針織氈濾袋，如在高溫下可選用高溫折疊濾筒，具體根據工藝在定貨時注明。
DMC-36袋脈沖布袋除塵器特點：
1、占地面小、過濾面積大、能耗低。
2、采用分室風速低、過濾效果好、清灰更。
3、可以達到檢修更換濾袋籠骨不停機功能。
4、清灰裝置不設噴吹管和引射器、結構簡單便于換袋。
5、濾袋的拆換和安裝不用綁扎、操作方便。
6、脈沖閥數量較少、維修工作量小。
7、箱體采用氣密性設計、密封性好、檢查門用優良的密封材料、漏風率很低。
8、進、出口風道布置緊湊、氣流阻力小。
DMC-36袋脈沖布袋除塵器安裝調試：
1、安裝前應對除塵器各部件進行檢查，檢查零部件是否完好無損，如發現缺少、損壞或變形，要修整補齊方可安裝。
2、對濾袋框架要認真逐個檢查，如發現脫焊，彎曲或有毛刺，要進行修整之后再裝濾袋。
3、濾袋要逐個檢查尺寸是否合適，縫紉處是否牢靠，如發現有破損、跳絲要進行修補后在安裝到框架上，傷口要綁扎，不得漏氣。
4、除塵骨架接口與多孔板之間應使用膠墊，要求壓板壓緊后不得漏氣。
5、噴吹管固定后，其噴吹孔應對準文氏管中心，偏差應在2毫米之內。
6、除塵器的安裝基礎應在同一水平面上，如不平可用薄鋼板校平，以防除塵器變形。
7、除塵器的門蓋和進出風口法蘭均應襯墊密封，無泄漏。
8、氣包，電磁脈沖閥與噴吹管的連接處應密封，不得有漏氣現象。
9、空氣過濾器應填裝過濾材料(泡沫塑料、脫脂棉花等)，裝有壓力指示裝置和閥。
10、脈沖控制儀和電磁脈沖閥的安裝應符合產品使用說明書的規定。
11、整個除塵機組應經檢查確無問題，并經過試運行后，方可投入系統使用。
12、除塵器投入系統使用時，應根據清潔需要，確定清灰脈沖寬度、間隔和周期，并檢查除塵器阻力損失和排灰情況，測定除塵器效率。
13、除塵器管道及附屬設備，應認真油漆，做好處理。

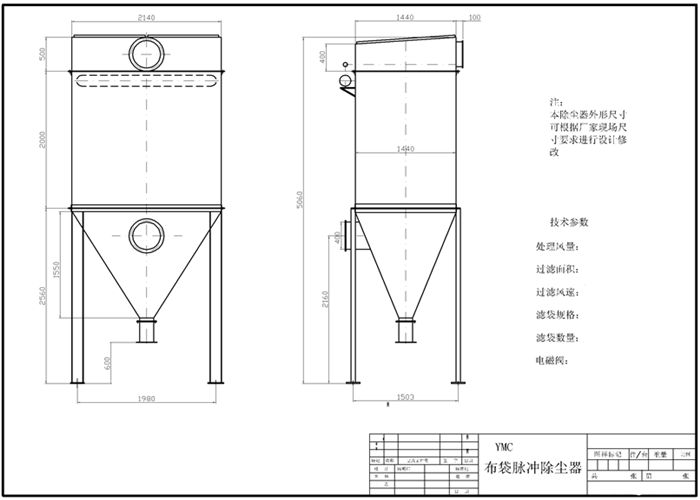

DMC-36袋脈沖布袋除塵器圖紙：
DMC-36袋脈沖布袋除塵器其他材質：
可提供不銹鋼材質。
DMC-36袋脈沖布袋除塵器：
本機主體質保三年，電器質保一年。
DMC-36袋脈沖布袋除塵器尺寸：
1200*1200*4200（可定制不帶灰斗）
