PPC96-8氣箱脈沖布袋除塵器配置及參數
PPC96-8氣箱脈沖布袋除塵器配置及參數
PPC96-8氣箱脈沖布袋除塵器介紹：
PPC96-8氣箱脈沖布袋除塵器是分室型除塵器，它可以設計多個分室、增加除塵器的過濾面積，風速低、除塵過濾效果好、采用分室交替噴吹清灰、清灰效果好、檢修更換濾袋和骨架可以達到不影響除塵器正常過濾工作下進行更換。
PPC96-8氣箱脈沖布袋除塵器工作原理：
由含塵氣體進入分室（離線）除塵器收塵管道，由管道的引入進入氣箱脈沖除塵器的灰斗，由于粉塵有風機吸力風速快、管道面積小，粉塵進入灰斗后速度減慢，擴散，較大的粉塵顆粒自沉降或撞擊到灰斗壁上也沉降灰斗。細微的余塵上升多個過濾室，粉塵由濾袋阻攔過濾，粉塵粘附濾袋外表。凈氣通過濾袋進入凈氣室把合格凈器排到大氣中。
PPC96-8氣箱脈沖布袋除塵器清灰方式：
氣箱脈沖除塵器工作一階段后濾袋外表粉塵增厚，清灰系統開始清灰工作。由于分室（離線）除塵器是多個過濾室，它不是同時清灰的，先由1號過濾室關閉過濾分室，1號過濾室開始清灰，有控制儀給脈沖電磁閥指令，電磁閥打開，壓縮空氣通過噴出管由噴吹嘴噴向?yàn)V袋內部，由于濾袋內部受壓，濾袋速膨把積灰抖落，清灰完畢。1號濾袋開始過濾2號過濾室關閉過濾開始清灰，依次列推，總有一個過濾室停止過濾進行清灰工作。也不影響氣箱脈沖除塵器正常工作。
PPC96-8氣箱脈沖除塵器特點：
1、濾袋的拆換和安裝不用綁扎、操作方便。
2、脈沖閥數量較少、維修工作量小。
3、占地面小、過濾面積大、能耗低。
4、采用分室風速低、過濾效果好、清灰更。
5、可以達到檢修更換濾袋籠骨不停機功能。
6、清灰裝置不設噴吹管和引射器、結構簡單便于換袋。
7、箱體采用氣密性設計、密封性好、檢查門用優良的密封材料、漏風率很低。
8、進、出口風道布置緊湊、氣流阻力小。
PPC96-8氣箱脈沖布袋除塵器技術參數：
產品系列 | PPC-32 | PPC-64 | PPC-96 | PPC-128 |
室數/個 | 2-6 | 4-8 | 4-20 | 6-28 |
每室濾袋數/個 | 32 | 64 | 96 | 128 |
濾袋規格/m | Φ133*2500 | Φ133*2500 | Φ133*2500 | Φ133*2500 |
每室過濾面積/m2 | 31 | 62 | 93 | 155 |
入口含塵濃度/（g/m3標準） | ≤200 | ≤200 | ≤200 | ≤200 |
出口含塵濃度/（g/m3標準） | <0.1 | <0.1 | <0.1 | <0.1 |
操作壓力/pa | -500-+2500 | -500-+2500 | -500-+2500 | -500-+2500 |
設備阻力/pa | 1470-1770 | 1470-1770 | 1470-1770 | 1470-1770 |
換袋空間高度/mm | 2063 | 2063 | 2063 | 2063 |
脈沖閥規格（"） | 2.5 | 2.5 | 2.5 | 2.5 |
每室脈沖閥數/個 | 1 | 1 | 1-2 | 2 |
壓縮空氣壓力/mpa | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 |

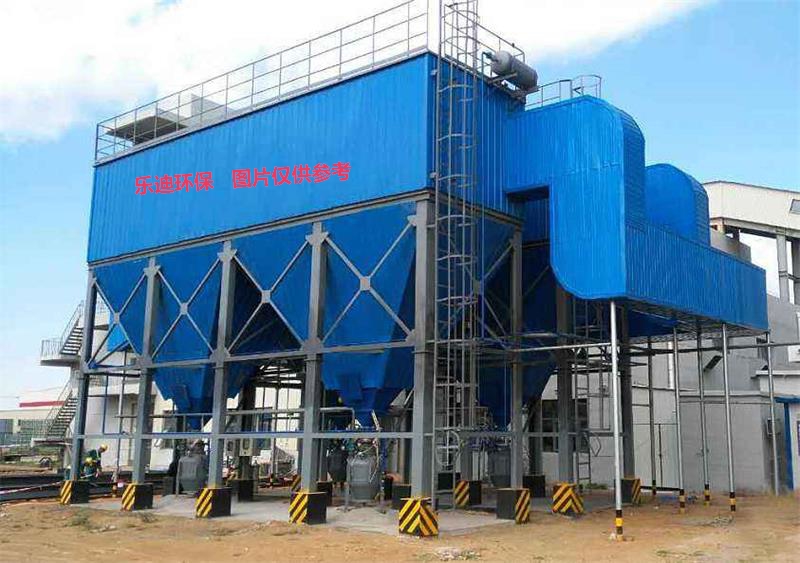

PPC96-8氣箱脈沖布袋除塵器圖片：
