河北煉銅廠回轉式陽極爐煙氣處理設備選用

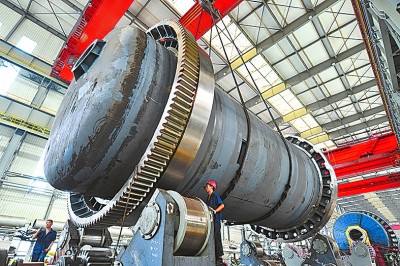

回轉式陽極爐結構：

回轉式陽極爐爐體兩端采用復式托輪支撐，采用開式齒輪驅動。整個陽極爐主要由爐體、爐蓋及啟閉裝置、托輪支撐裝置、潤滑裝置、冷卻水管、氧化還原風管、驅動裝置等組成。

回轉式陽極爐工藝：

陽極爐精煉主要包括兩個過程：氧化和還原。

氧化是利用雜質對氧的親和力大于銅對氧的親和力，且雜質氧化物不溶于液態金屬銅的原理，通過鼓入N2攪拌，利用粗銅自身含氧將雜質除去。

還原采用混合氣，通過氮?dú)庠黾鱼~液的攪拌強度，利用氣裂解產生的氫氣和一氧化碳將氧化亞銅還原為銅。

回轉式陽極爐煙氣處理方案：

主要設備包括：過濾塔、脫硫塔、控制器、煙氣在線檢測裝置、布袋除塵器、吹風機、活性炭粉罐、羅茨風機、石灰漿貯槽、旋力器、壓濾機、脫硫水泵、控制器和管道及管道閥門。

回轉式陽極爐煙氣處理設備工作原理：

所述過濾塔經尾氣管道與脫硫塔的煙氣連接，所述過濾塔內及脫硫塔內部均設有噴淋裝置，過濾塔噴淋裝置的下方設有陽極爐煙氣，過濾塔的陽極爐煙氣前置有活性炭粉罐，活性炭粉罐的出口經吹風機、輸送管路及閥門接入過濾塔的陽極爐煙氣管道，輸送管路的管路出口指向過濾塔的陽極爐煙氣；

脫硫塔的下端與羅茨風機連接，底部出口通過石膏漿輸出泵與旋力器及壓濾機順序連接，石灰漿貯槽通過石灰漿補充泵與脫硫水泵連接，脫硫水泵與脫硫塔內部噴淋裝置的連接；

所述脫硫塔頂部經管道連接有布袋除塵器，布袋除塵器的煙氣出口管道經煙氣在線檢測裝置及三通電磁閥后分成兩路，一路由煙囪排出。

以上只是根據部分煉銅廠回轉式陽極爐設計煙氣處理方案。還需根據客戶工況進行勘測、設計、定做其煙氣處理設備。有要求請咨詢技術人員：13722700168（謝工）
